桥梁支座的分类,这下支座的类型全都懂了
支座的类型很多,可根据桥梁跨径、支点反力和对支座建筑高度的要求等选用常用的支座有以下几种:
(一)垫层支座
由油毡、石棉泥或水泥沙浆垫层做成的简单的支座,10m以下的跨径简支板、梁桥,可不设专门的支座,而将板或梁直接放在上述垫层上。变形性能较差,固定支座除了设垫层外,还应用锚栓将上下部结构相连。

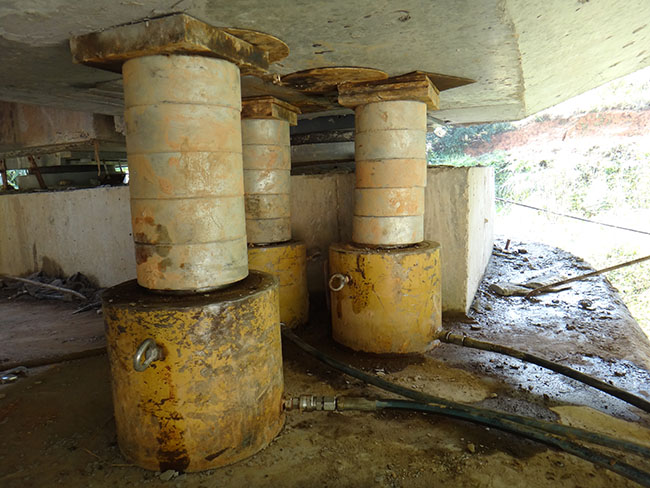

桥梁支座更换
(二)铸钢支座
1、弧形钢板支座
又称切线式支座或线支座。上支座为平板,下支座为弧形钢板,二者彼此相切而成线接触的支座。钢板采用约40~50mm的铸钢板或热扎钢板,缺点是移动时要克服较大的摩阻力,用钢量大,加工麻烦,一般用于中小桥梁中。
2、铸钢支座
采用碳素钢或优质钢,经过制模、翻砂、铸造、机械加工和热处理等工艺制成的支座。有尺寸大、耗钢量大,容易锈蚀和养护费用高等缺点。
(三)新型钢支座
1、不锈钢或合金钢支座
2、滑板钢支座
3、球面支座
又称点支座,为适应桥梁多方面转动的要求,将支座上、下两部分的接触面分别做成曲率半径相同的凸、凹的球面支座。
(四) 钢筋混凝土支座
1、摆柱式支座
活动部分由钢筋混凝土摆柱构成的活动支座。外形和活动机理与割边的单辊轴钢支座相同,但在构造上则用矩形截面的钢筋混凝土短柱来代替辊轴的中间部分,辊轴的顶部和底部为弧形钢板,常用于跨径大于20m的钢筋混凝土或预应力混凝土梁桥。
2、混凝土铰
通过缩小混凝土截面来降低截面刚度,因此能产生少量转动而能承受足够的轴力的一种简化支座。
(五)板式橡胶支座
由几层橡胶片和嵌在其间的各类加劲物构成或仅由一块橡胶板构成的支座。外形有长方形、梯形、圆形等。
(六)盆式橡胶支座
橡胶块紧密地放置在钢盆里的大吨位橡胶支座。由于橡胶块受到三向压力作用,因此使支座的极限承载能力有所加强。
(七)拉力支座
又称负反力支座,可以同时承受正负反力的支座。分为拉力铰支座和拉力连杆支座两类,前者又分为固定式和活动式。固定式铰支的上摇座锚于梁端,下摇座锚于墩顶或桥台,之间用钢销连接而成;活动式的下摇座锚于墩顶或台顶的防拔块间,并在座下加辊轴,使其即能受拉,又能沿纵向移动。
