球型支座安装说明

支座垫石的设置
为了保证安装球型支座的施工质量，以及调整、观察和更换支座的方便，不管是采用现浇梁法还是预制梁法施工，不管安装何种类型的球型支座；在墩台顶设置支承垫石都是必需的。
1、支承垫石的平面大小应能承受上部构造荷载为宜，一般长度和宽度都比球型支座的下钢板大200mm以上。垫石高度应大于60mm，以保证从梁底到墩台顶面有足够的空间高度，用来安放千斤顶，供支座调换时使用。垫石四周做成坡面，以防积水。
2、支承垫石内应布置钢筋网，竖向钢筋应与墩台内钢筋焊接牢固。浇筑垫石用的水泥标号不低于C40号，垫石混凝土顶面预先用水平尺校准，力求平整而清洁。

球型支座安装
1、现浇梁的安装
A、桥墩支承垫石应预留地脚螺栓孔，孔的尺寸应大于或等于三倍地脚螺栓的直径，深度稍大于地脚螺栓的长度。
B、在桥墩支承垫石上按设计图标出支座位置中心线。
C、支座产品出厂时是对中组装的（即支座是对称的），对于单向或双向活动支座，应根据安装时的气候温度按要求预设偏移量，然后用四块钢板连接牢固。
D、整体吊装支座，将地脚螺栓穿过支座底板的螺栓孔后扭上螺母，其外露螺杆高度不得大于螺母的厚度。找正纵、横向设计中心位置就位，使地脚螺栓插入垫石预留螺栓孔内，用四块钢楔块调整支座水平至设计标高，支座的四角高差不得大于2mm，并使支座底板高出垫石顶面20~50mm。如图2。

E、用环氧砂浆或无收缩砂浆灌注预留螺栓孔及支座底板垫层，待砂浆硬化后拆除四块钢锲块，并用砂浆填满空位，砂浆要求灌注密实。如图3。

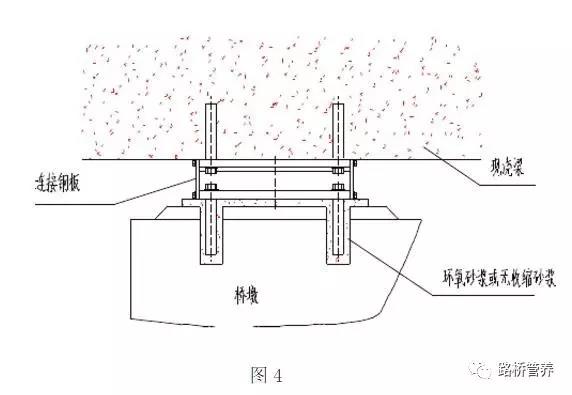

F、将支座顶板穿过地脚螺栓后扭上螺母（其外露螺杆高度不得大于螺母的厚度），作为现浇梁模板的一部分进行浇注。为防止漏浆，可在顶板与模板之间四周空隙处用纱布或软木板填充。以后拆除模板时再除去。如图4。

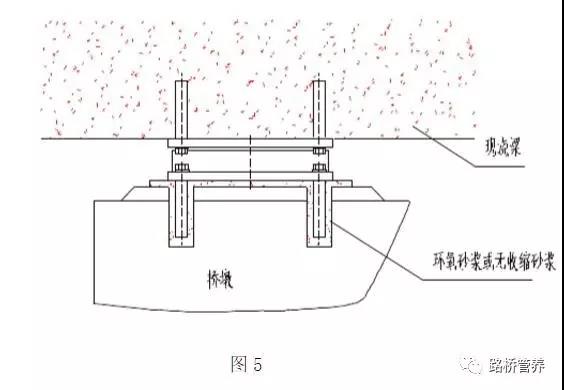

G、现浇梁体形成整体并达到设计强度后，在张拉梁体预应力之前，拆除四块连接钢板，以免梁体的正常转动和位移受到约束。如图5。

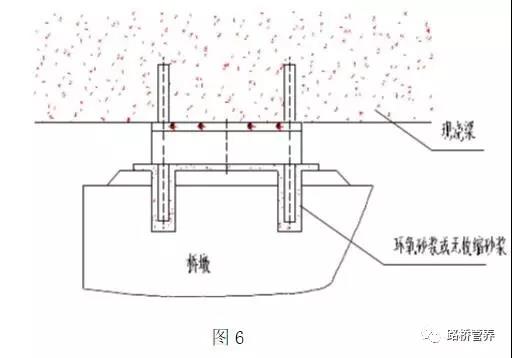

H、对于活动支座，用酒精或丙酮清洁不锈钢表面，安装围板。如图6。

2、预制梁的安装
A、B、C、D、E与现浇梁的安装一致。
F、预制梁上不易预留地脚螺栓孔，可以预埋钢板，预埋钢板的长度和宽度都比球型支座顶板大200mm以上，预埋钢板顶应焊接足够多的锚固钢筋并钻适当数目的排气孔。
G、吊装预制梁就位，落梁时应平稳准确。采用对称断续焊接方式把预埋钢板与支座顶板焊接牢固，采取降温措施，防止支座顶板过热而损坏聚四氟乙烯板和硅脂。
H、拆除四块连接钢板，用酒精或丙酮清洁不锈钢板表面，安装围板。

支座的检查和维护
1、支座使用期间应每年定期进行一次检查及维护。
2、松动螺母，检查螺栓有无剪断，清洁上油以免锈死，然后重新紧固。
3、逐个记录支座位移量，检查相对位移是否均匀。
4、对钢件脱漆生锈处应重新油漆。
5、清扫垫石周围的杂物及灰尘，用酒精或丙酮清洁不锈钢表面。
6、定点检查支座高度变化，以便校核聚四氟乙烯板的磨损情况，当支座高度变化超过3mm时，应仔细检查聚四氟乙烯板的外露情况，确定是否该更换聚四氟乙烯板。
